El mantenimiento de la estratificación de la temperatura en el tanque
Agua caliente volver del colector debe entrar en el tanque de almacenamiento de aproximadamente un tercio del camino hacia abajo desde la parte superior. Esto puede no ser la más caliente agua recogida durante el día, ya que las temperaturas de aislamiento y fuera del ambiente varían durante el día. Este agua se perturbe el agua en la parte superior del tanque de almacenamiento. El agua para uso está tomado de la parte superior del tanque, que es donde el agua está más caliente. Cuando el agua caliente se extrae del tanque, es reemplazado por agua fría nuevo, que debe entrar en la parte inferior. De recirculación de agua al colector solar debe ser extraído de la parte inferior del tanque por motivo de la eficiencia. Siempre se abastece el colector con el mejor agua disponible. El refrigerador de un colector solar se ejecuta, menos calor se pierde al medio ambiente circundante.
El Intercambiador de calor de placas soldadas está diseñado para un panel solar con una carga térmica máxima de 600 W/m2. La instrucción 600 W/m2 se obtiene a partir de un valor medio de la radiación solar y el grado de eficacia del colector. Aquí, la carga de calor del colector es de 1.000 W/m2, con una efectividad supuesta de 0,6.

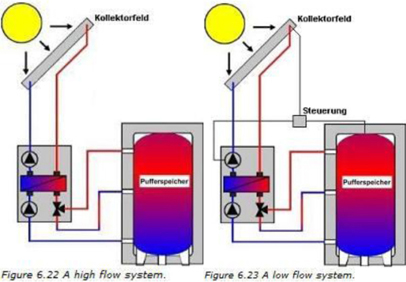

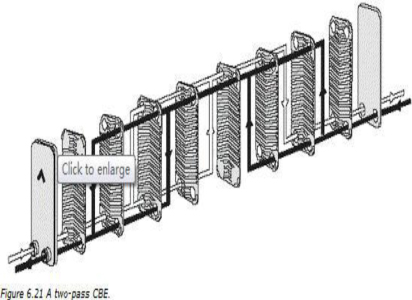

El intercambiador de calor más común para aplicaciones de energía solar es la BL50C. Los diferentes tipos de BL50Cs se discuten en los cuadros relativos a las figuras 6.22 y 6.23. (Tenga en cuenta que BL50C * 21/2P significa un BL50C de dos pasos con 21 placas.) El principio de un Intercambiador de calor de placas soldadas de dos pasos se muestra en la Figura 6.21.

El tanque tiene un volumen de 1000 a 4000 litros, y el agua que contiene no cambia, es decir, es un circuito cerrado. Hay diferentes capas de temperatura en el tanque, que van desde 15 grados en la parte inferior hasta tan alto como 70 grados en la parte superior.

Por lo tanto, es posible seleccionar una capa a la temperatura deseada del que tomar el agua.
Sistema de Alto Flujo (carga de circulación: 30 l / m)
Temperatura del programa:
El etilenglicol (40%) -Agua 56 -> 36 ℃
Agua 50 <- 30 ℃
Tipo Carga térmica Superficiedel colector Caída de presiónprimaria / secundaria
  [kW] M2 [kPa]
BL50C*10 Contáctenos- 7.2 Contáctenosup to 12 Contáctenos5 / 5
BL50C*20 Contáctenos7.8-19.8 Contáctenos13-33 Contáctenos10 / 8
BL50C*30 Contáctenos20.4-34.2 Contáctenos34-57 Contáctenos13 / 10
BL50C*40 Contáctenos34.8-49.2 Contáctenos58 - 82 Contáctenos15 / 12
BL50C*50 Contáctenos.8-59.4 Contáctenos83 - 99 Contáctenos15 / 11

Sistema de flujo bajo (carga de circulación: 15 l / m)
El etilenglicol (40%) - Agua 76 -> 36 ℃
Agua 70 <- 30 ℃
Tipo Carga térmica Superficie del colector Caída de presión primaria / secundaria
  [kW] M2 [kPa]
BL50C*21/2P - 18.0 up to 30 14 / 11
BL50C*33/2P 18.6-34.2 31-57 20 / 15
BL50C*41/2P 34.8-44.4 58 - 74 21 / 16
BL50C*65/2P 45.0-59.4 75 - 99 15 / 11

Sistema de Agua de grifo
Temperatura del programa:
Agua 60 -> 15 ℃
Agua 52 <- 10 ℃
Tipo Carga térmica Flujo Caída de presión primaria / secundaria
  [kW] [l/min] [kPa]
BL50C*33/2P 43 15 19 / 22
BL50C*41/2P 58 20 22 / 25
BL50C*65/2P 87 30 20 / 22
